Kìm bấm cos là gì? Phân biệt kìm bấm cos cơ, cộng lực và thủy lực

Kìm bấm cos là dụng cụ tạo lực ép để cố định đầu cos với lõi dây dẫn. Kìm cơ, kìm cộng lực và kìm thủy lực khác nhau về cơ cấu tạo lực, khuôn ép và phạm vi ứng dụng; vì vậy cần chọn kìm theo loại đầu cos và tiết diện dây, không chỉ dựa vào lực ép hay giá bán.

Kìm bấm cos là gì? Phân biệt kìm cơ, kìm cộng lực và kìm thủy lực

Kìm bấm cos (crimping tool) là dụng cụ dùng để tạo lực ép lên phần thân của đầu cos, giúp cố định đầu cos với lõi dây dẫn. Trong thi công điện, dụng cụ này được sử dụng với nhiều loại đầu nối như cos pin rỗng, cos chữ Y, cos dẹt, cos đực/cái và các loại đầu cốt dùng cho cáp có tiết diện lớn hơn.

Tuy cùng được gọi chung là “kìm bấm cos”, dụng cụ trên thị trường có thể khác nhau rất nhiều về kiểu khuôn, dải tiết diện, cơ cấu tạo lực và loại đầu cos tương thích.

Ba nhóm thường gặp là kìm cơ, kìm cộng lực và kìm thủy lực. Hiểu sự khác nhau giữa ba nhóm này sẽ giúp tránh tình trạng chọn một chiếc kìm rất khỏe nhưng lại không phù hợp với đầu cos cần bấm.

⚡ Hiểu nhanh

Kìm cơ: phù hợp với nhiều đầu cos nhỏ và công việc đấu nối thông thường.
Kìm cộng lực: sử dụng cơ cấu tay đòn để tăng lực ép.
Kìm thủy lực: sử dụng áp suất dầu và piston để tạo lực lớn hơn cho những ứng dụng phù hợp.

KÌM BẤM COS = CƠ CẤU TẠO LỰC + KHUÔN ÉP + DẢI LÀM VIỆC

1. Kìm bấm cos dùng để làm gì?

Đầu cos tạo điểm chuyển tiếp giữa dây dẫn và vị trí đấu nối. Để đầu cos giữ được lõi dây, phần thân của đầu cos cần được biến dạng theo cách phù hợp bằng dụng cụ ép.

Kìm bấm cos thực hiện chính công việc này: truyền lực từ tay người dùng hoặc cơ cấu tạo lực đến khuôn, sau đó khuôn tác động lên vùng thân đầu cos cần ép.

TẠO LỰC → KHUÔN ÉP → ĐẦU COS BIẾN DẠNG → GIỮ LÕI DÂY

Kìm bấm cos không chỉ có một loại khuôn

Đây là điểm dễ gây nhầm lẫn nhất khi mua kìm.

Ví dụ, dây 2,5 mm² có thể được sử dụng với cos pin rỗng hoặc với cos chữ Y . Hai đầu cos này không vì cùng dùng dây 2,5 mm² mà mặc nhiên sử dụng cùng một kiểu khuôn.

⚠️ Vì vậy: nhìn thấy trên kìm có ghi đúng dải mm² của dây chưa đủ để kết luận dụng cụ đó bấm được đầu cos đang sử dụng.

Một chiếc kìm bấm cos gồm những phần nào?

Tùy loại kìm, cấu tạo cụ thể sẽ khác nhau, nhưng có thể hiểu qua một số bộ phận chính:

Tay cầm

Nơi người dùng tạo lực hoặc thao tác cơ cấu tạo lực.

Cơ cấu truyền lực

Có thể là khớp cơ khí, bánh cóc, tay đòn cộng lực hoặc hệ thống thủy lực.

Khuôn ép

Bộ phận trực tiếp tác động lên phần thân đầu cos và tạo hình mối ép.

Khung / đầu kìm

Giữ và định vị các bộ phận ép trong quá trình thao tác.

Trong số này, khuôn ép là yếu tố đặc biệt quan trọng vì đây là phần trực tiếp tiếp xúc với đầu cos.

2. Kìm bấm cos cơ hoạt động như thế nào?

Kìm bấm cos cơ sử dụng lực tay kết hợp với cơ cấu cơ khí để đưa hai phần khuôn lại gần nhau và ép đầu cos.

Đây là nhóm rất rộng. Một chiếc kìm ferrule nhỏ và một chiếc kìm tay dài dùng cho đầu cos lớn hơn đều có thể thuộc nhóm dụng cụ cơ, nhưng chúng không có cùng khuôn hay phạm vi sử dụng.

Kìm bánh cóc cũng thuộc nhóm kìm cơ

Một số kìm sử dụng cơ cấu bánh cóc (ratchet). Cơ cấu này giúp tay kìm đóng dần theo từng bước và thường yêu cầu hoàn thành chu kỳ trước khi mở trở lại.

Loại này thường gặp ở các kìm chuyên dùng cho ferrule hoặc các terminal kích thước nhỏ.

Ví dụ: Kìm bấm cos pin rỗng

Với cos pin rỗng – ferrule , một chiếc kìm chuyên ferrule thường hợp lý hơn việc sử dụng kìm lớn chỉ vì kìm lớn tạo được nhiều lực hơn.

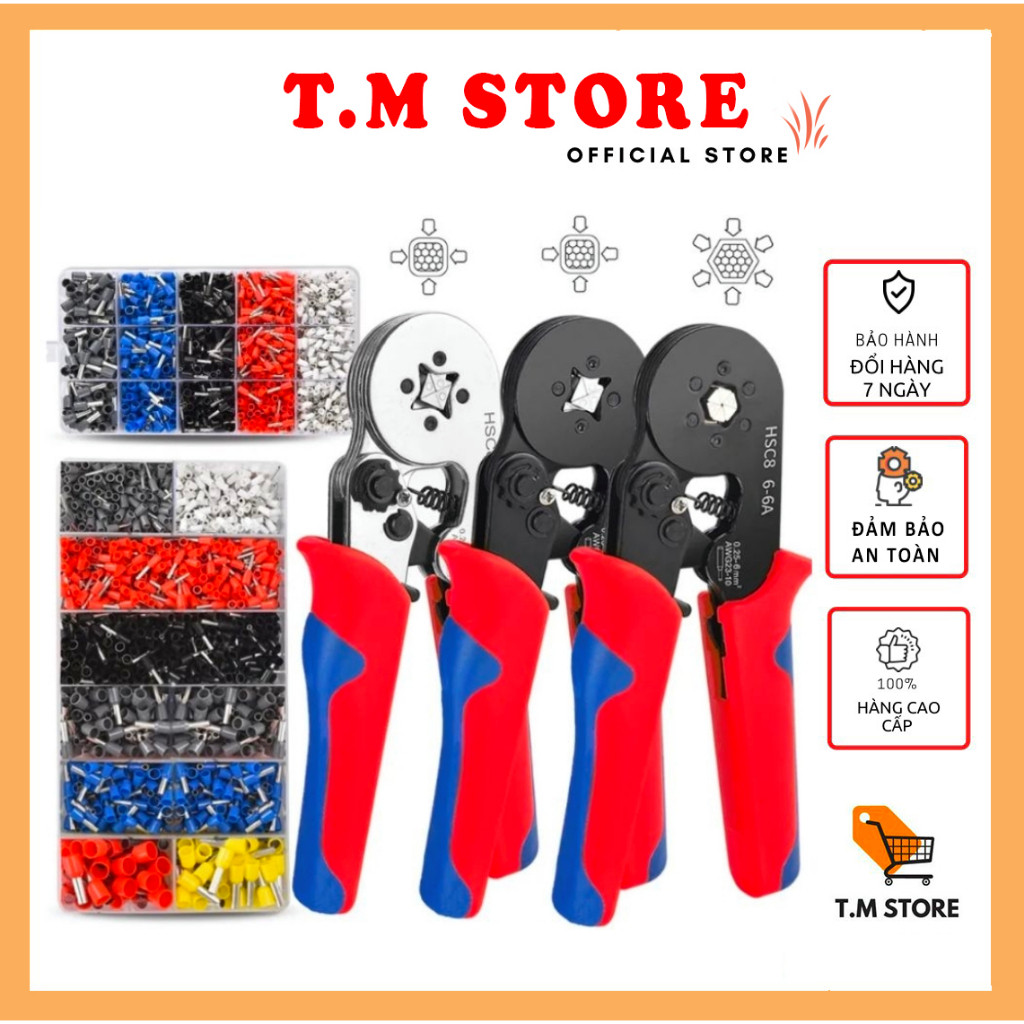

Kìm bấm cos pin rỗng HSC8

Giá tham khảo từ 110.000đ

Nhóm kìm chuyên dùng cho ferrule/cos pin rỗng. Listing có nhiều phân loại và dải tiết diện khác nhau, vì vậy cần kiểm tra đúng phiên bản trước khi mua.

Xem trên Shopee

💡 Điểm mạnh của kìm cơ: kết cấu tương đối đơn giản, nhỏ gọn và phù hợp với rất nhiều công việc đấu nối thường gặp nếu chọn đúng khuôn.

3. Kìm cộng lực khác kìm cơ thông thường ở đâu?

Kìm cộng lực về bản chất vẫn sử dụng cơ cấu cơ khí, nhưng được thiết kế để tăng lợi thế cơ học giữa lực người dùng tác động lên tay cầm và lực xuất hiện tại khuôn.

Dễ nhận thấy nhất ở nhiều model là tay cầm dài hơn và hệ thống khớp tạo lực lớn hơn so với kìm terminal nhỏ.

Khi nào kìm cộng lực có lợi thế?

Khi đầu cos cần mức lực lớn hơn kìm cơ nhỏ nhưng vẫn nằm trong phạm vi của một dụng cụ cộng lực phù hợp, loại kìm này có thể là lựa chọn trung gian trước khi cần tới hệ thống thủy lực.

Ưu điểm

Không cần hệ thống dầu, kết cấu cơ khí tương đối trực tiếp và có thể tạo lực lớn hơn nhờ tay đòn.

Hạn chế

Kích thước tay cầm thường lớn hơn và người sử dụng vẫn phải tạo lực cơ học bằng tay.

Kìm cộng lực không có nghĩa là dùng được cho mọi đầu cos

Cơ cấu cộng lực chỉ giải quyết câu chuyện tạo lực. Dụng cụ vẫn phải có khuôn và phạm vi làm việc phù hợp với đầu cos.

Ví dụ: một chiếc kìm cộng lực rất khỏe nhưng có khuôn không phù hợp với ferrule vẫn không phải lựa chọn tốt để thay cho kìm ferrule.

4. Kìm bấm cos thủy lực khác gì kìm cơ?

Kìm bấm cos thủy lực sử dụng áp suất trong hệ thống dầu để tác động lên piston. Piston sau đó tạo lực lên khuôn và ép đầu cốt.

TAY BƠM → ÁP SUẤT DẦU → PISTON → KHUÔN → ĐẦU CỐT

Nhờ cơ cấu này, dụng cụ có thể tạo lực lớn mà người dùng không phải trực tiếp tạo toàn bộ lực đó bằng tay như ở một dụng cụ cơ đơn giản.

Khi nào nên cân nhắc kìm thủy lực?

Kìm thủy lực phù hợp để xem xét khi đầu cốt và cáp yêu cầu lực hoặc phạm vi làm việc vượt khả năng của dụng cụ cơ phù hợp.

Nhưng không nên hiểu rằng cứ dây lớn hơn một mức mm² cố định là bắt buộc phải chuyển sang thủy lực. Cần xem đầu cốt, dây/cáp, khuôn, dải làm việc và thông số của dụng cụ.

Ví dụ: Dòng kìm thủy lực YQK

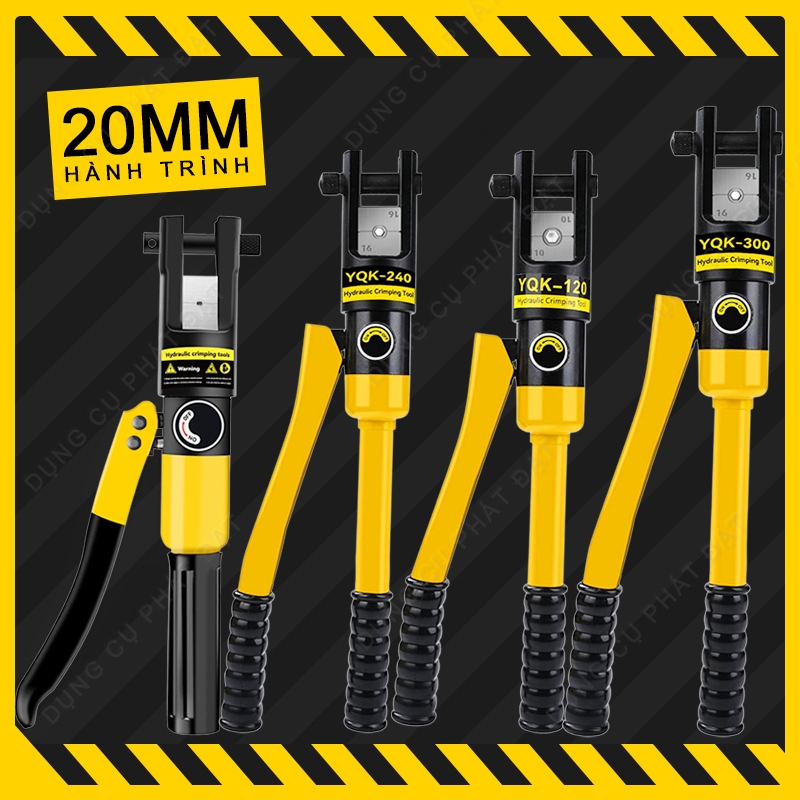

Kìm ép cos thủy lực YQK-70 / YQK-120 / YQK-240 / YQK-300

Giá tham khảo từ 549.000đ

Listing có nhiều model YQK. Khi lựa chọn cần kiểm tra đúng model, dải làm việc, lực ép và bộ khuôn của phiên bản đang mua.

Xem trên Shopee

⚠️ Không nên chọn YQK chỉ theo con số model. YQK-70, YQK-120, YQK-240 hay YQK-300 cần được đối chiếu bằng thông số của đúng sản phẩm và bộ khuôn đi kèm.

Phần này được phân tích sâu hơn trong Bài 04 — Khi nào nên dùng kìm bấm cos thủy lực? Cách chọn lực ép và khuôn ép.

5. So sánh kìm cơ, kìm cộng lực và kìm thủy lực

Ba loại kìm không phải ba “cấp độ” theo kiểu cơ → cộng lực → thủy lực rồi loại sau luôn tốt hơn loại trước. Chúng là các giải pháp tạo lực khác nhau cho những phạm vi công việc khác nhau.

Tiêu chí	Kìm cơ / bánh cóc	Kìm cộng lực	Kìm thủy lực
Cơ cấu	Lực tay + cơ cấu cơ khí	Tay đòn / khớp cơ khí tăng lực	Bơm dầu + piston
Lực người dùng	Tạo trực tiếp qua tay cầm	Được khuếch đại bằng tay đòn	Thao tác bơm để tạo áp suất thủy lực
Kích thước dụng cụ	Thường nhỏ gọn hơn	Thường có tay cầm dài hơn	Thường lớn và nặng hơn kìm terminal nhỏ
Khuôn	Tùy từng loại terminal	Tùy model	Thường sử dụng bộ khuôn theo phạm vi thiết kế
Ứng dụng điển hình	Ferrule và nhiều terminal nhỏ	Đầu cos cần lực cơ lớn hơn	Đầu cốt/cáp lớn trong phạm vi của dụng cụ
Bảo trì	Chủ yếu cơ khí	Chủ yếu cơ khí	Cần lưu ý hệ thống dầu, piston, phớt và cơ cấu hồi
Điểm phải kiểm tra	Loại cos + khuôn + mm²	Loại cos + khuôn + dải làm việc	Đầu cốt + cáp + khuôn + lực ép + dải làm việc

Vậy nên chọn loại nào?

🔧 Dây mềm + cos pin rỗng

Ưu tiên kìm ferrule có khuôn và dải tiết diện phù hợp.

⚡ Cos chữ Y, dẹt, đực/cái

Chọn kìm theo cấu tạo phần thân terminal và kiểu khuôn tương thích.

🛠️ Cần lực cơ lớn hơn

Xem xét kìm cộng lực nếu đầu cos nằm trong phạm vi làm việc của dụng cụ.

💪 Đầu cốt/cáp lớn

Cân nhắc kìm thủy lực khi ứng dụng cần lực hoặc phạm vi vượt dụng cụ cơ phù hợp.

Nguyên tắc quan trọng nhất:
Đừng chọn kìm trước rồi tìm đầu cos phù hợp với kìm. Hãy bắt đầu từ dây và đầu cos thực tế, sau đó mới chọn khuôn và dụng cụ.

Để chọn cụ thể theo tiết diện dây, xem Bài 03 — Cách chọn kìm bấm cos theo loại đầu cos và tiết diện dây điện.

6. Câu hỏi thường gặp & kết luận

❓ Kìm bấm cos và kìm ép cos có khác nhau không?

Trong cách gọi thông dụng, hai tên này thường được dùng để chỉ cùng nhóm dụng cụ crimping tool dùng để ép đầu cos/terminal vào dây dẫn.

❓ Kìm bấm cos 0,5–6 mm² có bấm được mọi loại cos trong dải này không?

Không. Dải tiết diện chỉ là một phần thông số. Cần kiểm tra thêm loại đầu cos và kiểu khuôn của dụng cụ.

❓ Kìm cộng lực có phải kìm thủy lực không?

Không. Kìm cộng lực sử dụng cơ cấu cơ khí và tay đòn để tăng lực, còn kìm thủy lực sử dụng áp suất dầu tác động lên piston.

❓ Kìm thủy lực có bấm cos pin rỗng được không?

Không nên chọn kìm thủy lực chỉ vì nó tạo lực lớn. Với ferrule, một chiếc kìm chuyên cos pin rỗng có khuôn và dải tiết diện phù hợp thường là lựa chọn đúng mục đích hơn.

❓ Kìm càng nhiều tấn thì bấm cos càng tốt phải không?

Không. Lực ép lớn không thay thế được việc chọn đúng đầu cos, dây và khuôn. Một mối ép phù hợp phụ thuộc vào toàn bộ hệ dây – đầu cos – khuôn – dụng cụ.

❓ Một thợ điện có cần nhiều loại kìm bấm cos không?

Có thể có, nếu thường xuyên làm việc với nhiều nhóm terminal khác nhau. Một kìm ferrule, một kìm cho terminal khác và một dụng cụ dành cho đầu cốt lớn có thể phục vụ các nhiệm vụ hoàn toàn khác nhau.

Kết luận

Kìm bấm cos là dụng cụ tạo lực qua khuôn để ép phần thân đầu cos vào lõi dây dẫn. Điểm khác nhau giữa kìm cơ, kìm cộng lực và kìm thủy lực chủ yếu nằm ở cách tạo lực và phạm vi ứng dụng.

Kìm cơ nhỏ gọn và phù hợp với nhiều công việc đấu nối thông thường. Kìm cộng lực sử dụng tay đòn để tăng lực cơ học. Kìm thủy lực sử dụng áp suất dầu và piston để tạo lực lớn hơn cho những đầu cốt và cáp nằm trong phạm vi thiết kế của dụng cụ.

KHÔNG CÓ KÌM “MẠNH NHẤT” CHO MỌI ĐẦU COS → CHỈ CÓ KÌM PHÙ HỢP HƠN VỚI TỪNG ỨNG DỤNG

Vì vậy, khi mua kìm bấm cos, hãy xác định theo thứ tự loại đầu cos → tiết diện dây → kiểu khuôn → dải làm việc → cơ cấu kìm, thay vì chỉ so sánh lực ép hoặc giá bán.
