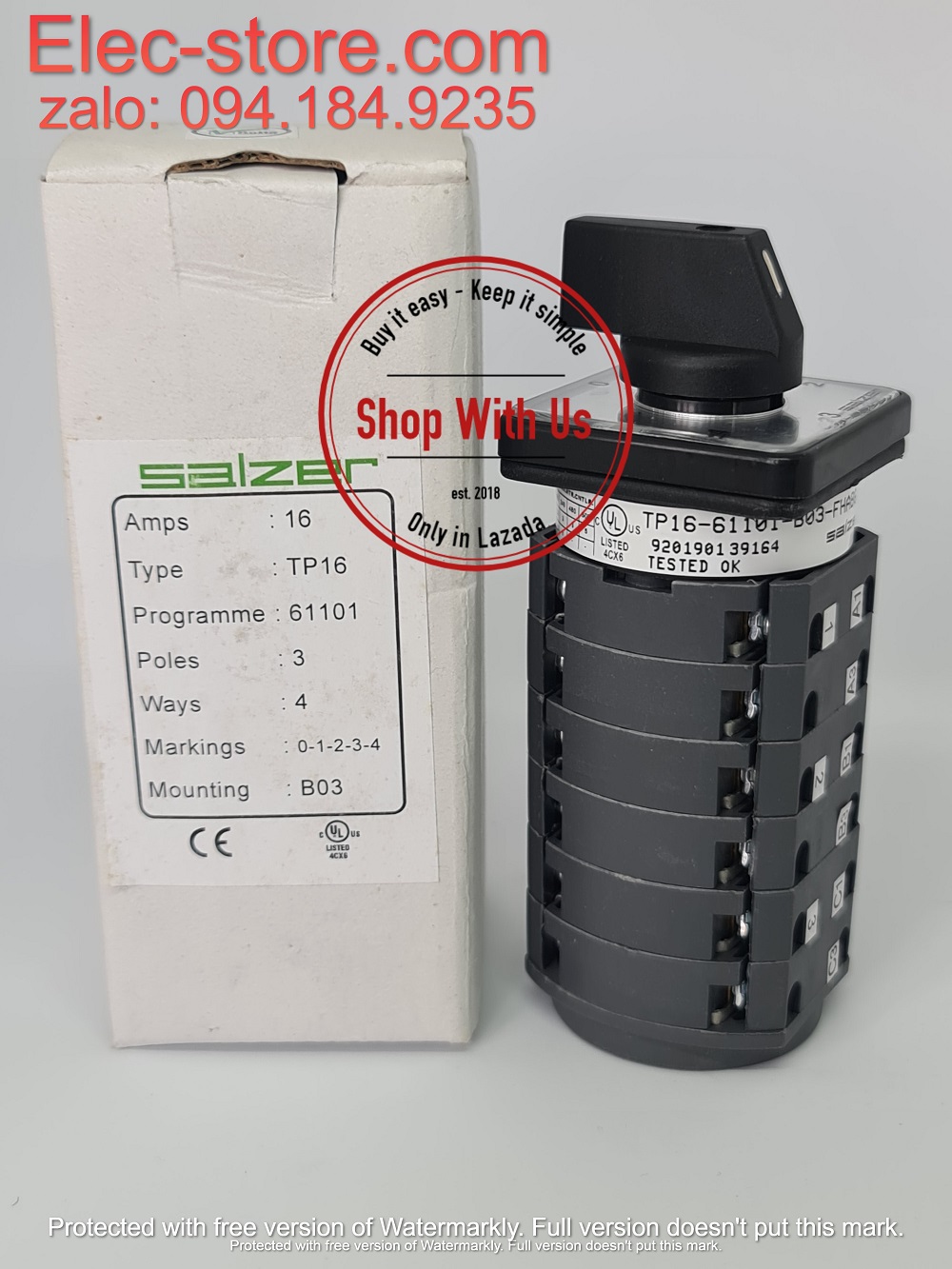

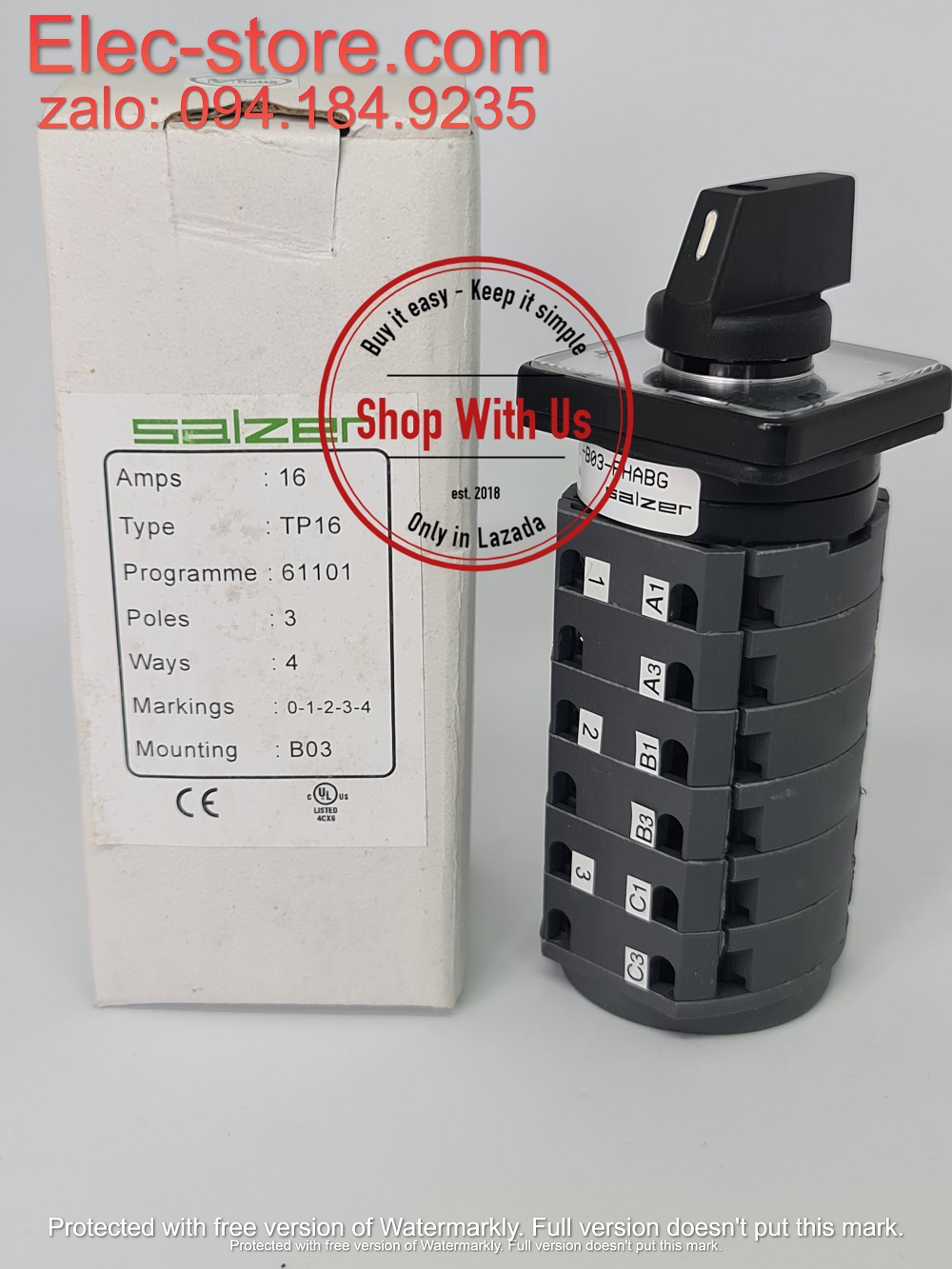

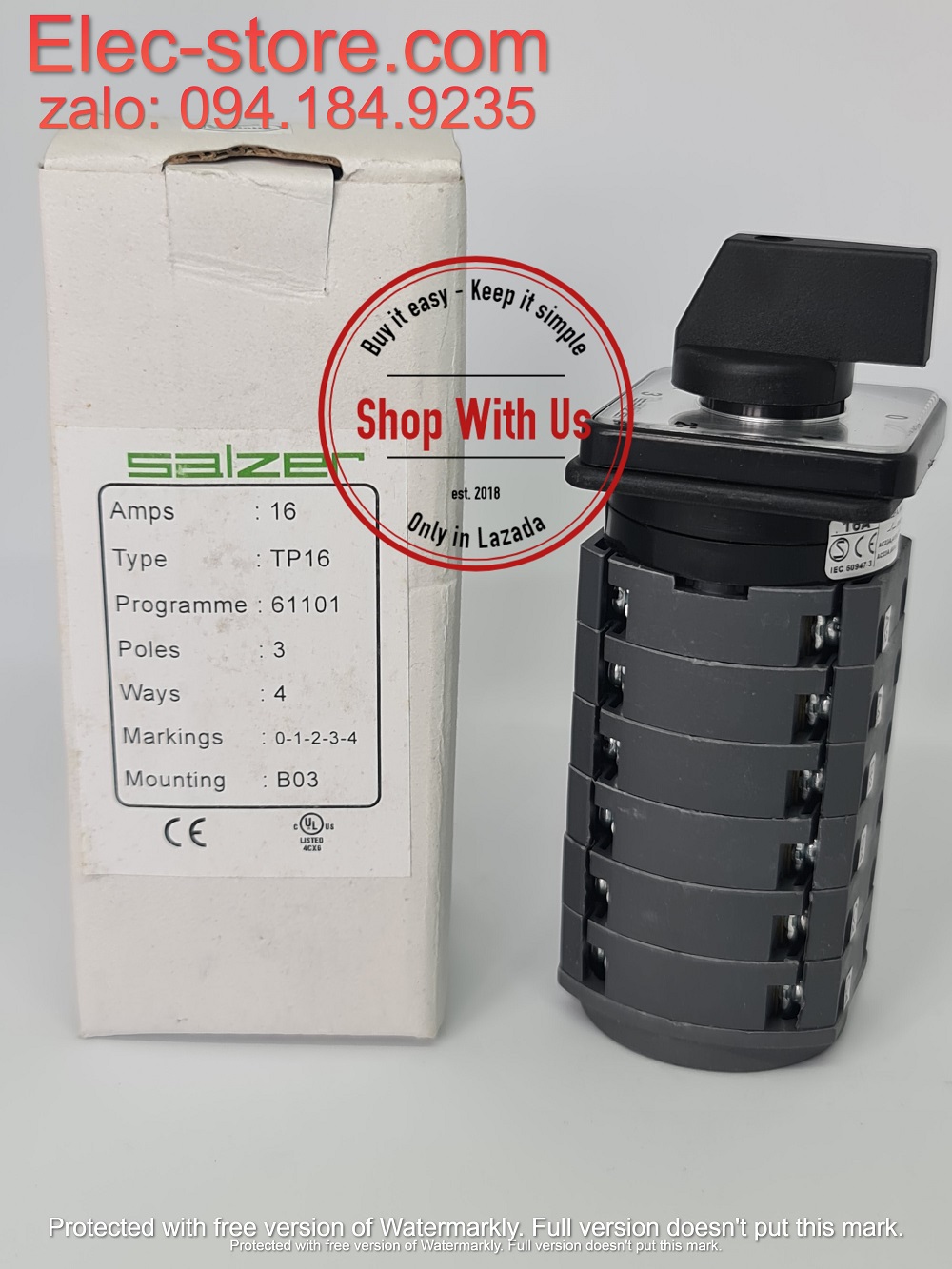

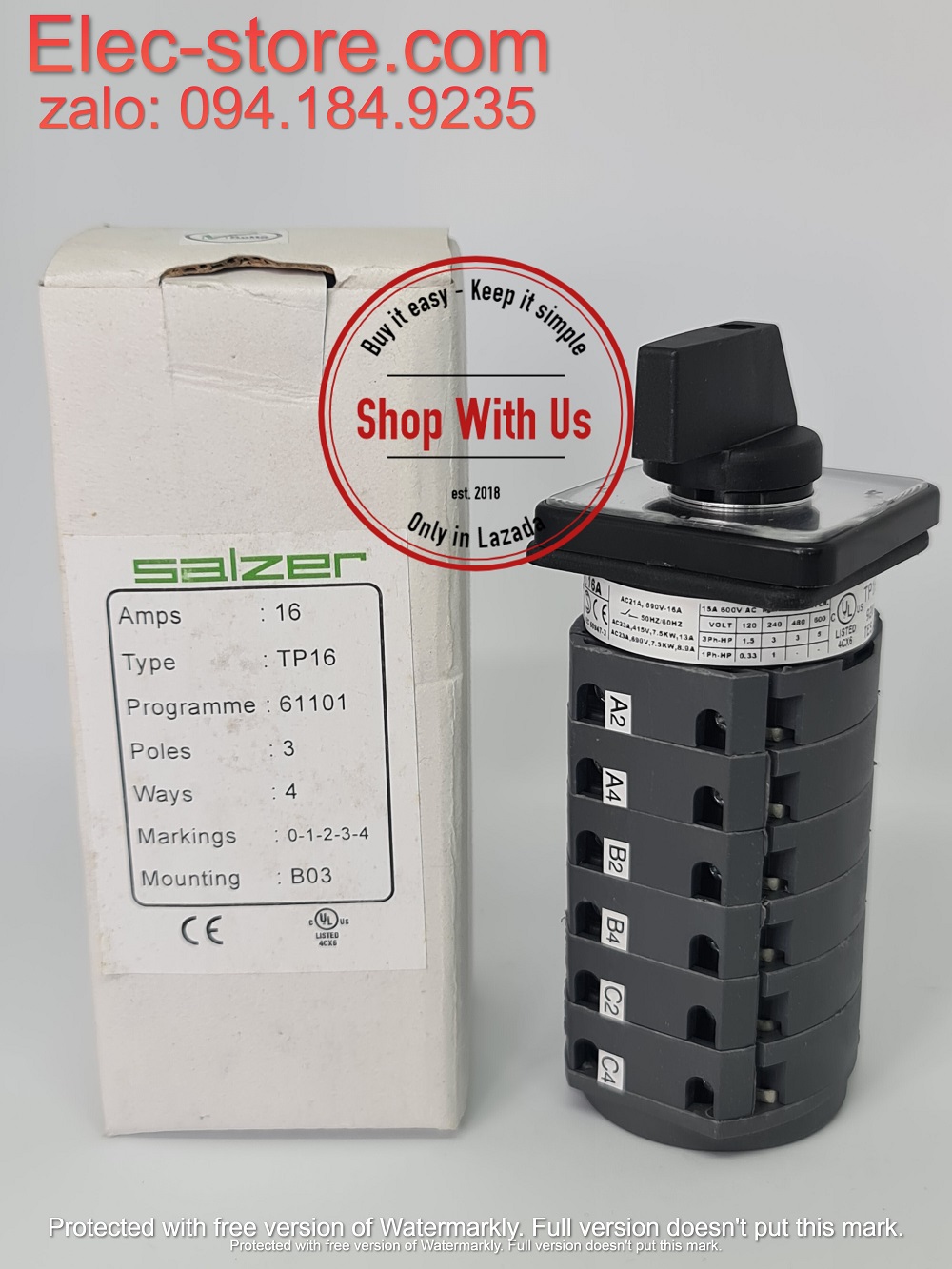

Chuyển mạch 0-1-2-3-4 - Công tắc xoay 0-1-2-3-4 TP16 61101 - Chuyển mạch 4 vị trí 1 Off Ấn Độ - Chuyển mạch 0-1-2-3-4 Salzer - chuyển mạch Salzer

🗂️ Phân Loại

• Phụ kiện tủ điện → Công tắc chuyển mạch điện → Multi-position Cam Switch (0–1–2–3–4)

⚙️ Thông số kĩ thuật

• Mã sản phẩm: TP16 61101 B03FHAB
• Dòng định mức: 16 A
• Điện áp vận hành (Ue): 690 V AC
• Công suất tham chiếu: 7.5 kW
• Số vị trí cam: 5 vị trí: 0 – 1 – 2 – 3 – 4 (maintained)
• Góc bước xoay: 45° / 60° / 90° tùy mã (maintained)
• Kiểu chuyển mạch: Break-before-make (không nối tắt) — chỉ chuyển mạch, không đo
• Kiểu lắp đặt: B03 – lắp mặt tủ (front mounting)

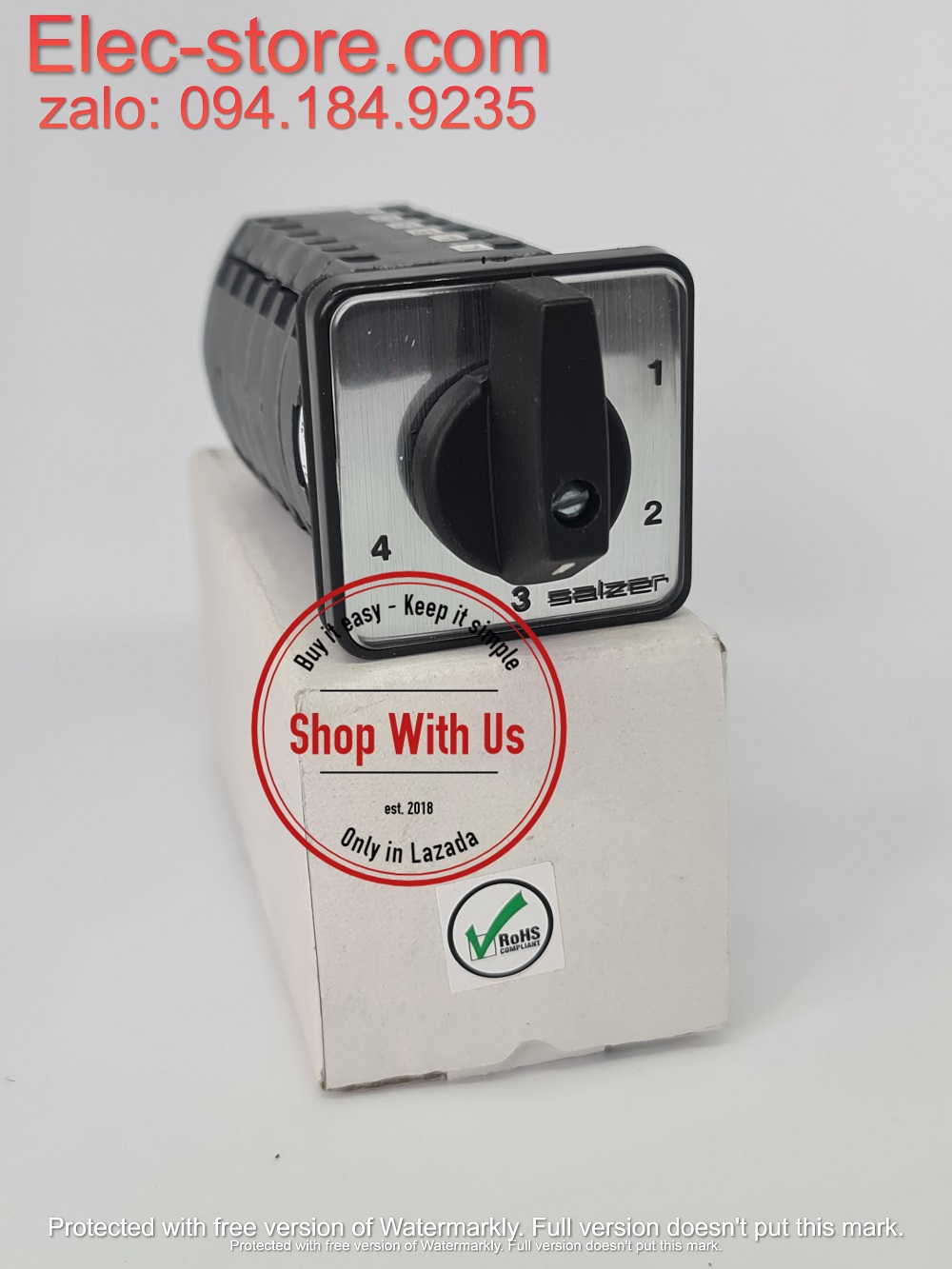

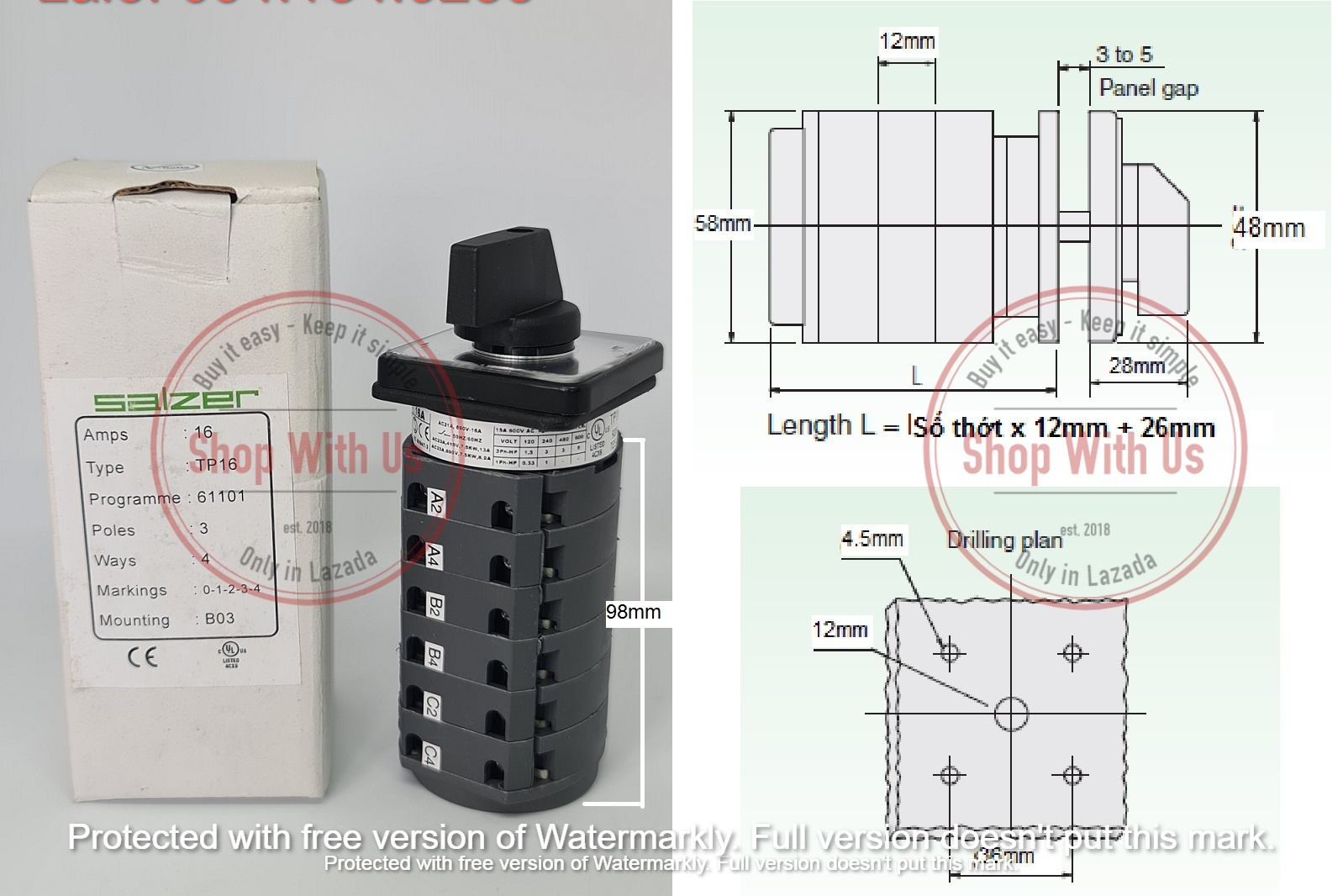

• Kích thước mặt che: 48 × 48 mm

📐 Thông số theo IEC/EN

• Rated Operational Voltage (Ue): 690 V AC
• Rated frequency: 50/60 Hz
• Rated impulse withstand voltage (Uimp): 6 kV
• Rated Operational Current (Ie), AC-21/AC1: 16 A
• Rated Uninterrupted Current (Ith): 16 A
• Ghi chú tải động cơ (AC-23A/AC-3 tại 3-pha 415 V): giá trị phụ thuộc cấu hình & chương trình; tham chiếu bảng tải của nhà sản xuất khi chọn theo tải động cơ

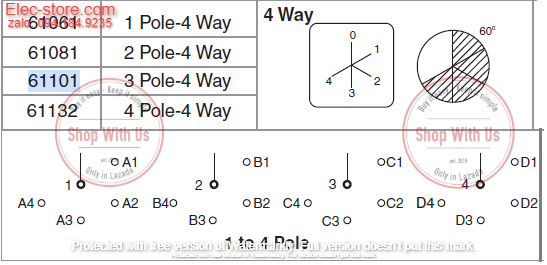

🔁 Sơ đồ vị trí & ý nghĩa sử dụng

• 0: Ngắt mạch (dừng/standby)
• 1 / 2 / 3 / 4: Các chế độ hoặc nhánh 1–4 của mạch (ví dụ chọn tốc độ/quạt, mức công suất, nguồn/thiết bị…)

Gợi ý: Nhãn 1–4 có thể thay bằng tên chế độ cụ thể trên legend theo sơ đồ wiring thực tế.

⭐ Ưu Điểm

• 5 vị trí 0–1–2–3–4: chuyển nhiều chế độ trên cùng một công tắc, OFF rõ ràng
• Break-before-make: giảm nguy cơ chập khi đổi vị trí
• Mặt 48×48 mm – lắp B03: gọn, thao tác chắc tay, dễ bố trí cửa tủ
• Hàng nhập khẩu nguyên chiếc, CO/CQ, xuất VAT 8%, giá cạnh tranh, hỗ trợ tư vấn sản phẩm và giao hàng toàn quốc

🧩 Ứng Dụng

• Tủ điều khiển, tủ phân phối, tủ máy, HVAC, tủ bơm/quạt, tủ chiếu sáng cần nhiều chế độ vận hành (chọn nhánh tải, chọn tốc độ/quạt, chọn nguồn/thiết bị…)
• Retrofit/MRO: thay thế cam switch nhiều vị trí cũ; chuẩn hóa thao tác vận hành
