Chuyển mạch AUTO-OFF-MAN - Công tắc xoay Auto/Man TP16 61154 - Chuyển mạch 3 vị trí Ấn Độ - Chuyển mạch Salzer - chuyển mạch Salzer

🗂️ Phân Loại

• Phụ kiện tủ điện → Công tắc chuyển mạch điện → Changeover Switch (AUTO–OFF–MAN)

⚙️ Thông số kĩ thuật

• Mã sản phẩm: TP16 61154 B03FHAB
• Dòng định mức: 16 A
• Điện áp vận hành (Ue): 690 V AC
• Công suất tham chiếu: 7.5 kW
• Chức năng: chuyển chế độ vận hành AUTO – OFF – MAN (tự động – tắt – bằng tay)

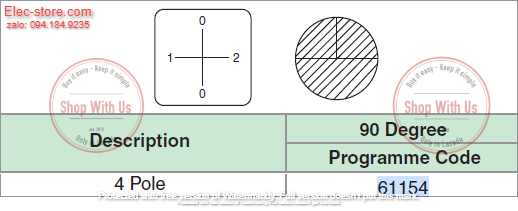

• Số vị trí cam: 4 vị trí: A1 – B1 – C1 – D1 (legend/wiring ánh xạ thành AUTO/OFF/MAN theo sơ đồ đấu)
• Góc bước xoay: 45° / 60° / 90° tùy mã (maintained)
• Kiểu chuyển mạch: Break-before-make (không nối tắt)
• Kiểu lắp đặt: B03 – lắp mặt tủ (front mounting)

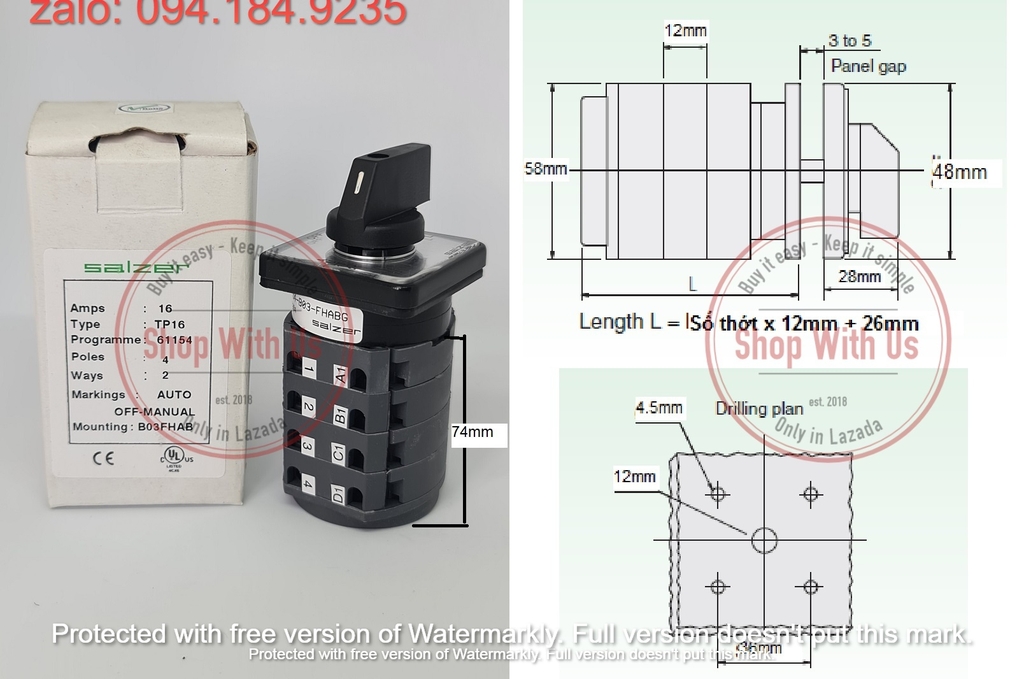

• Kích thước mặt che: 48 × 48 mm

📐 Thông số theo IEC/EN

• Rated Operational Voltage (Ue): 690 V AC
• Rated frequency: 50/60 Hz
• Rated impulse withstand voltage (Uimp): 6 kV
• Rated Operational Current (Ie), AC-21/AC1: 16 A
• Rated Uninterrupted Current (Ith): 16 A
• Ghi chú tải động cơ (AC-23A/AC-3 @ 415 V 3 pha): phụ thuộc cấu hình; tham chiếu bảng tải của nhà sản xuất khi chọn theo tải động cơ

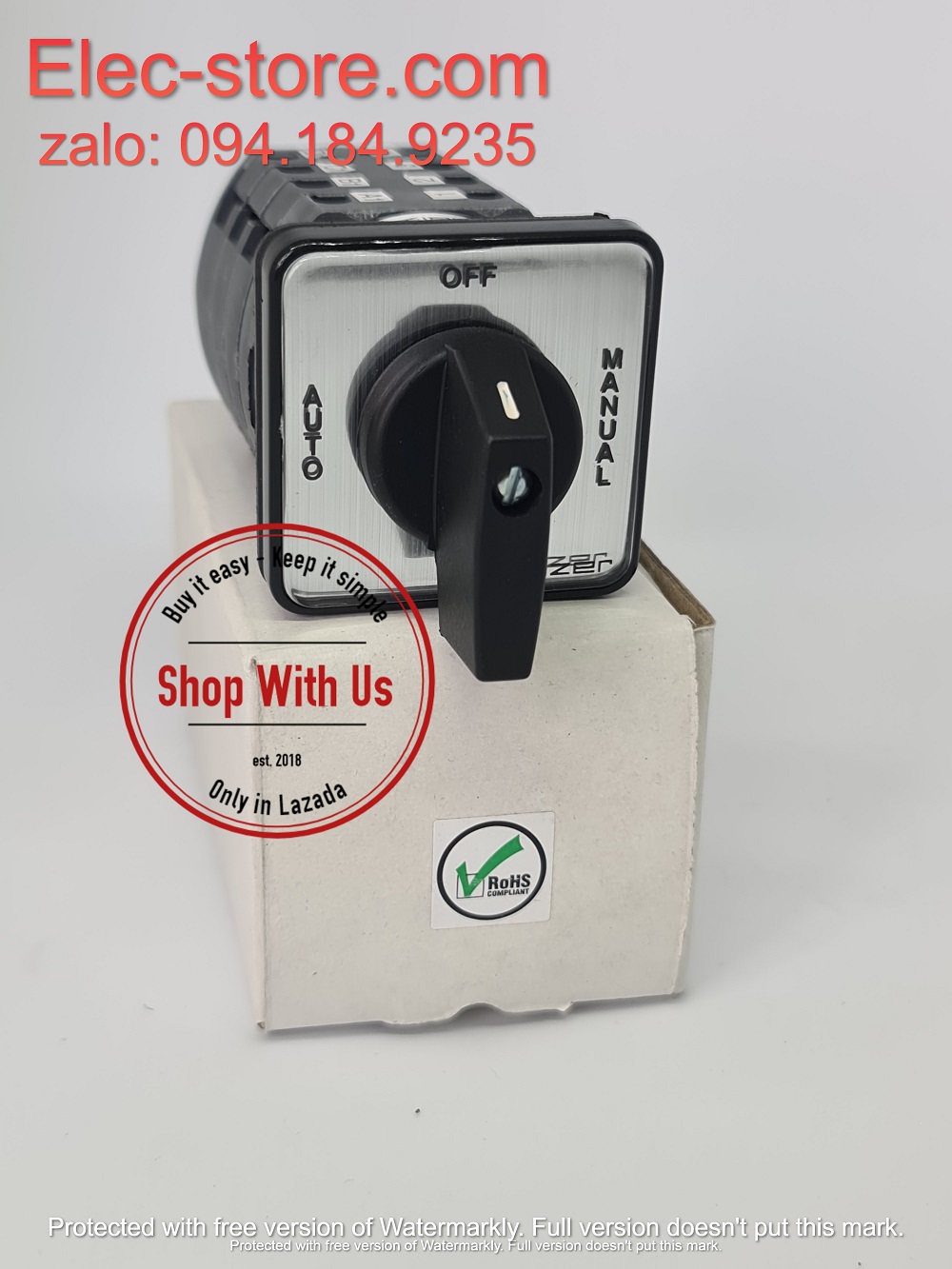

🔁 Sơ đồ vị trí & ý nghĩa sử dụng

• AUTO: hệ tự động điều khiển theo logic cài đặt
• OFF: ngắt chế độ điều khiển (an toàn/bảo trì)
• MAN: vận hành bằng tay (nút nhấn, công tắc…)

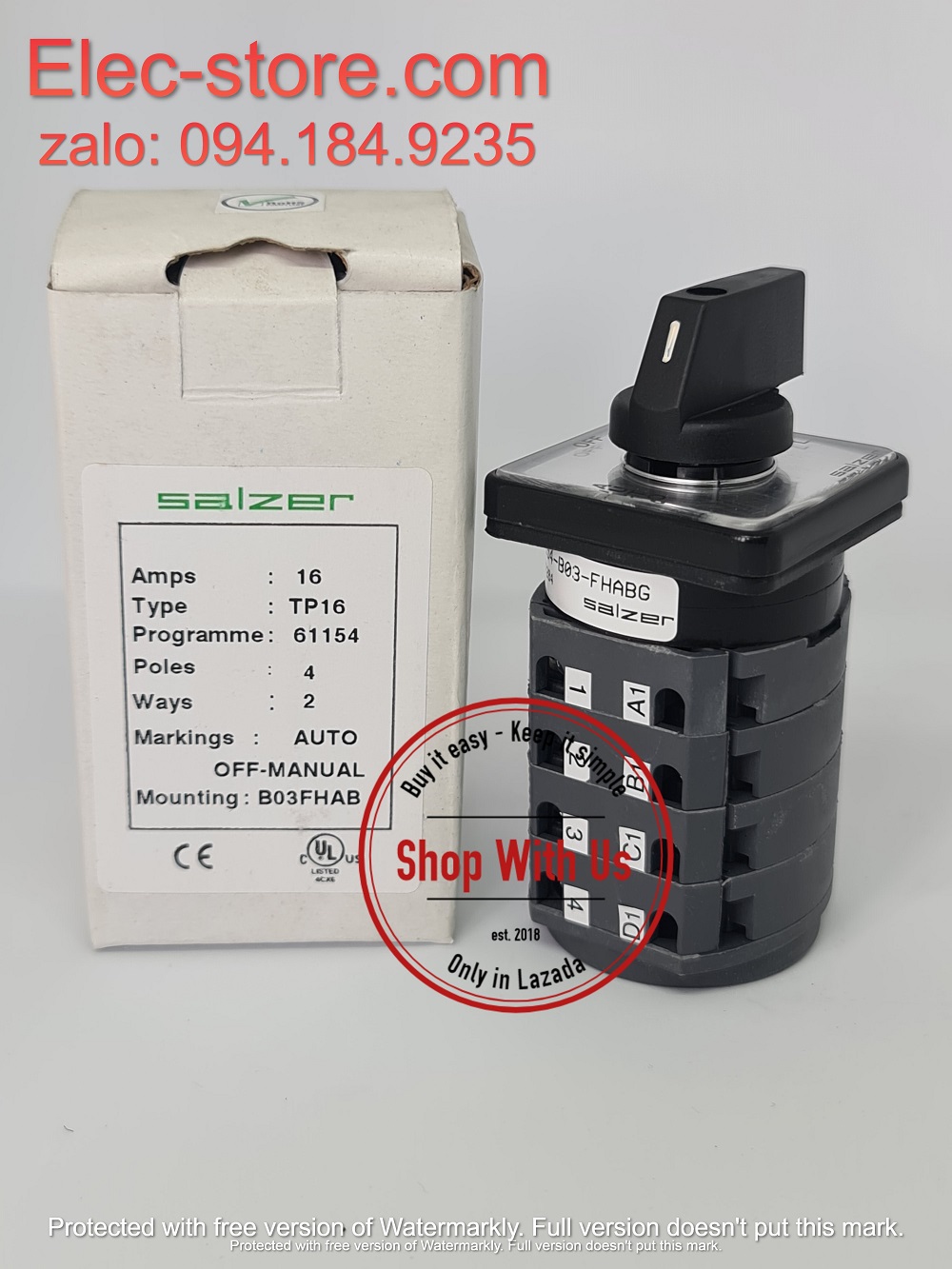

• A1 – B1 – C1 – D1: các nấc cam cơ khí tương ứng với nhãn AUTO/OFF/MAN theo wiring

⭐ Ưu Điểm

• Chỉ chuyển mạch – không đo/không cấp nguồn: an toàn khi đổi chế độ vận hành
• AUTO–OFF–MAN rõ ràng: thao tác nhanh, dễ hướng dẫn vận hành
• Break-before-make: tránh ăn khớp đồng thời hai chế độ
• Mặt 48×48 – lắp B03: gọn, dễ bố trí trên cửa tủ

🧩 Ứng Dụng

• Tủ điều khiển bơm/quạt, tủ chiếu sáng, tủ bù, HVAC, tủ máy cần chuyển chế độ Auto/Off/Man
• Retrofit/MRO: thay thế công tắc A/O/M cũ; chuẩn hóa thao tác hiện trường
• Kết hợp đèn báo, nút nhấn, PLC/bộ điều khiển để hoàn thiện giao diện vận hành tủ
