Chuyển mạch 0-1-2-3-4-5 - Công tắc xoay 0-1-2-3-4-5 TP16 61102 - Chuyển mạch 4 vị trí 1 Off Ấn Độ - Chuyển mạch 0-1-2-3-4-5 Salzer - chuyển mạch Salzer

🗂️ Phân Loại

• Phụ kiện tủ điện → Công tắc chuyển mạch điện → Multi-position Cam Switch (0–1–2–3–4–5)

⚙️ Thông số kĩ thuật

• Mã sản phẩm: TP16 61102 B03FHAB
• Dòng định mức: 16 A
• Điện áp vận hành (Ue): 690 V AC
• Công suất tham chiếu: 7.5 kW
• Số vị trí cam: 6 vị trí: 0 – 1 – 2 – 3 – 4 – 5 (maintained)
• Góc bước xoay: 45° / 60° / 90° tùy mã (maintained)
• Kiểu chuyển mạch: Break-before-make (không nối tắt) — chỉ chuyển mạch, không đo
• Kiểu lắp đặt: B03 – lắp mặt tủ (front mounting)

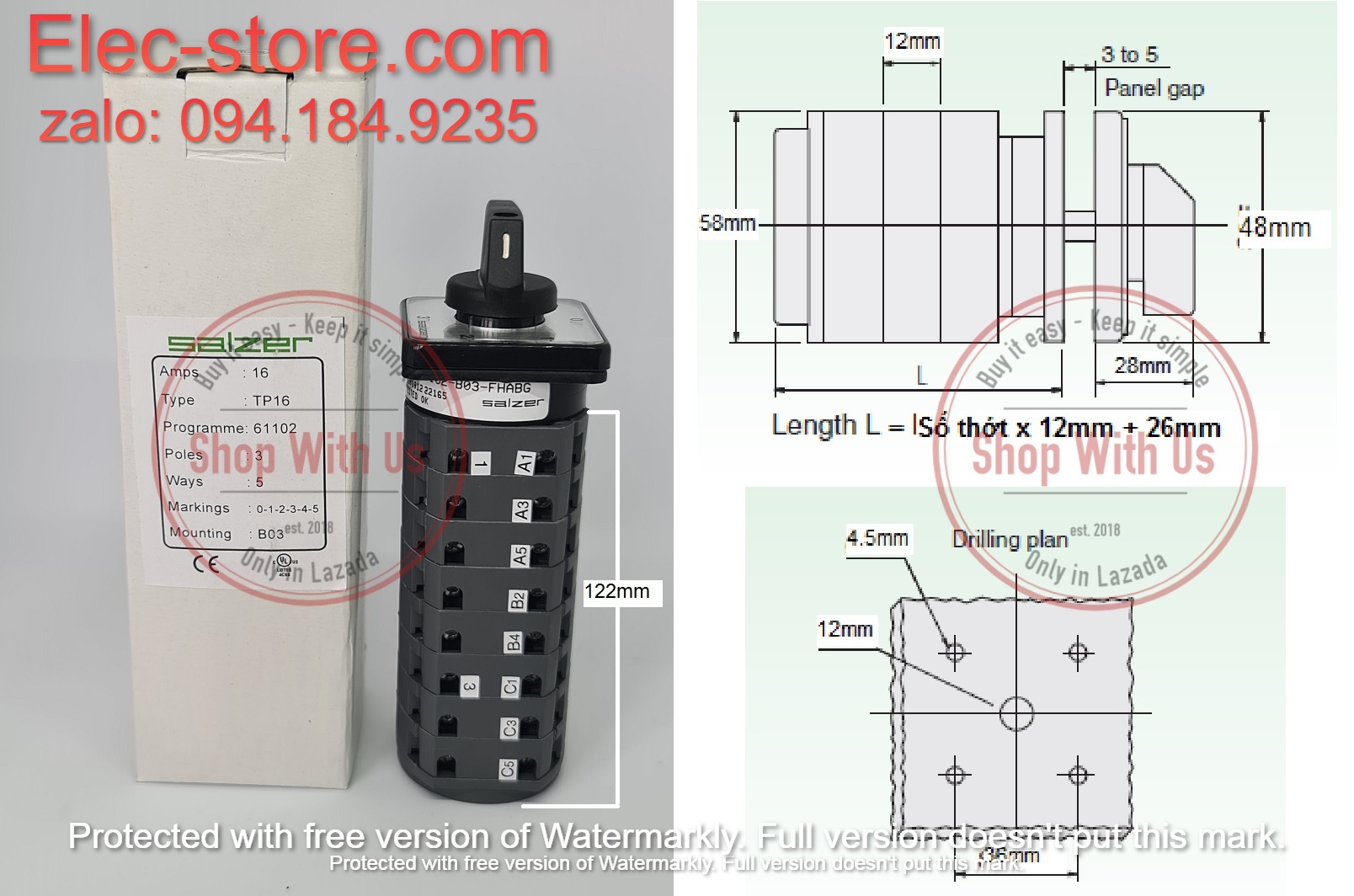

• Kích thước mặt che: 48 × 48 mm

📐 Thông số theo IEC/EN

• Rated Operational Voltage (Ue): 690 V AC
• Rated frequency: 50/60 Hz
• Rated impulse withstand voltage (Uimp): 6 kV
• Rated Operational Current (Ie), AC-21/AC1: 16 A
• Rated Uninterrupted Current (Ith): 16 A
• Ghi chú tải động cơ (AC-23A/AC-3 tại 3-pha 415 V): giá trị phụ thuộc cấu hình & chương trình; tham chiếu bảng tải trong catalogue nhà sản xuất

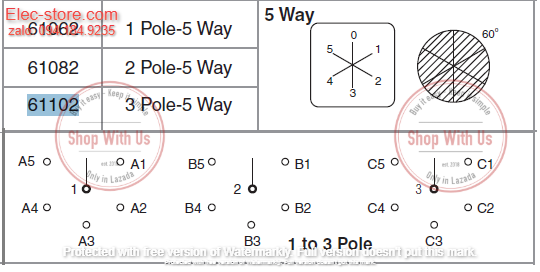

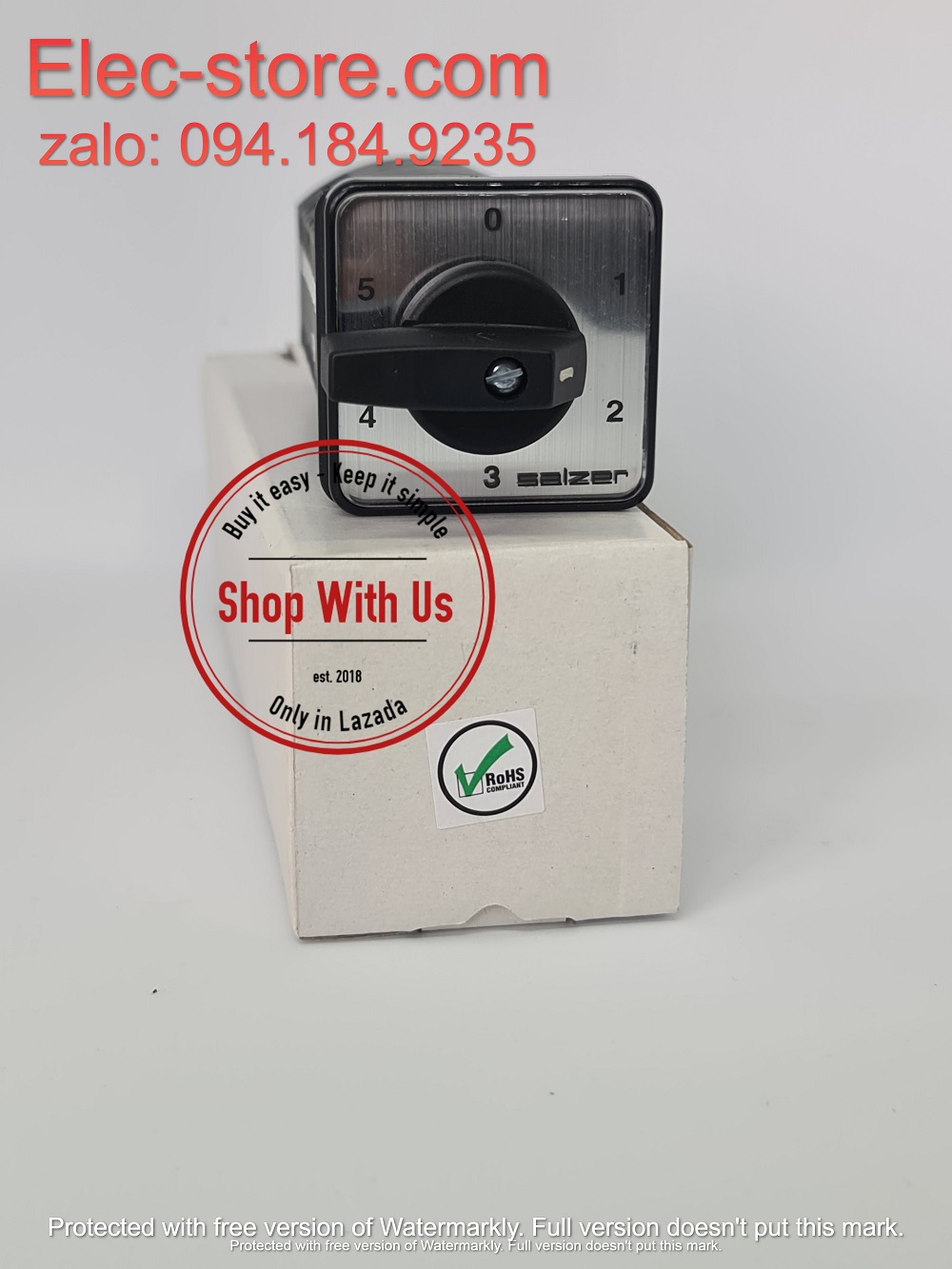

🔁 Sơ đồ vị trí & ý nghĩa sử dụng

• 0: Ngắt mạch (dừng/standby)
• 1 / 2 / 3 / 4 / 5: Các chế độ/nhánh 1→5 của mạch (ví dụ: chọn tốc độ quạt/bơm, mức công suất, nguồn/thiết bị, tuyến điều khiển…)

⭐ Ưu Điểm

• Nhiều chế độ trên một công tắc với 0–1–2–3–4–5
• Break-before-make: giảm nguy cơ chập khi đổi vị trí
• Mặt 48×48 mm – lắp B03: gọn, thao tác chắc tay, dễ bố trí cửa tủ
• Hàng nhập khẩu nguyên chiếc, CO/CQ, xuất VAT 8%, giá cạnh tranh, hỗ trợ tư vấn và giao hàng toàn quốc

🧩 Ứng Dụng

• Tủ điều khiển, tủ phân phối, tủ máy, HVAC, tủ bơm/quạt, tủ chiếu sáng cần nhiều chế độ vận hành (chọn nhánh tải, mức công suất/tốc độ, chọn nguồn/thiết bị, chuyển tuyến)
• Retrofit/MRO: thay thế cam switch nhiều vị trí cũ; chuẩn hóa thao tác vận hành
