⚡ Hướng dẫn chọn cầu đấu theo tiết diện dây dẫn: Chọn đúng để đấu nối gọn và ổn định
📌 Tóm tắt nhanh:
Khi thiết kế hoặc thi công tủ điện công nghiệp, việc chọn cầu đấu đúng theo tiết diện dây dẫn là yếu tố rất quan trọng để đảm bảo mối nối chắc chắn, an toàn và dễ bảo trì.
Bài viết này sẽ giúp bạn hiểu cách chọn cầu đấu theo kích thước dây (mm²), cách đọc thông số trong datasheet và những lưu ý khi sử dụng dây mềm, ferrule hoặc đầu cốt.
Nếu bạn đang tìm cầu đấu Ấn Độ cho hệ thống điện của mình, hướng dẫn dưới đây sẽ giúp bạn chọn đúng kích cỡ và thông số ngay từ đầu.
⚡ Hướng dẫn chọn cầu đấu theo tiết diện dây dẫn: Chọn đúng để đấu nối gọn và ổn định
Trong thi công hệ thống điện, chọn cầu đấu không chỉ là chọn một mã “vừa nhìn có vẻ hợp”. Muốn đấu nối gọn, chắc và dễ bảo trì, bạn cần chọn cầu đấu phù hợp với tiết diện dây dẫn thực tế, kiểu dây đang dùng và cấu trúc terminal của từng model.
Nói đơn giản hơn, một mối nối đẹp chưa chắc đã là một mối nối chuẩn. Một mối nối chuẩn là khi dây dẫn đi vào vừa đúng dải kẹp của cầu đấu, lực siết hoặc lực kẹp ổn định, phần lõi đồng không bị hở và việc kiểm tra sau này vẫn thuận tiện.

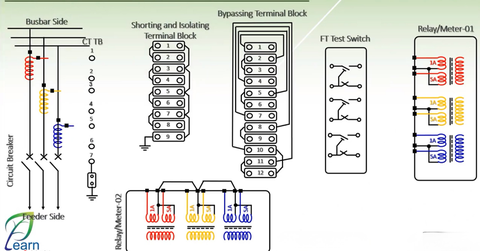

⚡ 1. Quy tắc chọn cầu đấu theo thông số dây dẫn
Quy tắc thực tế và an toàn nhất là: chọn cầu đấu theo đúng dải tiết diện dây mà nhà sản xuất công bố trong datasheet.
Ví dụ, một terminal block nominal 4 mm² không có nghĩa là chỉ dùng đúng dây 4 mm². Trong nhiều model thực tế, dải dây có thể rộng hơn, chẳng hạn từ 0.14 mm² đến 6 mm² hoặc từ 0.5 mm² đến 10 mm² tùy loại terminal và kiểu kết nối. Vì vậy, khi chọn cầu đấu, bạn không nên chỉ nhìn vào con số lớn in trên tên model mà cần xem cả connection capacity / conductor cross-section trong thông số kỹ thuật.
Có nên chọn lớn hơn 1 cấp không?
Không nên coi đây là quy tắc bắt buộc. Nếu dây của bạn là 2.5 mm² và datasheet của cầu đấu 2.5 mm² cho phép đúng loại dây đó, thì hoàn toàn có thể dùng đúng terminal 2.5 mm². Một số model 2.5 mm² còn cho phép dây mềm có ferrule tới 2.5 mm² rất bình thường.
Việc nâng lên 1 cấp thường chỉ nên cân nhắc khi:
- dây dùng ferrule có ống nhựa lớn hoặc đầu dây cứng hơn bình thường
- thi công trong tủ điện chật, cần thao tác dễ hơn
- muốn dư không gian đấu nối cho bảo trì về sau
Nói ngắn gọn: ưu tiên chọn đúng theo dải cho phép của datasheet trước, sau đó mới cân nhắc nâng cấp nếu điều kiện thi công yêu cầu.
🏗️ 2. Bảng tham khảo nhanh giữa tiết diện dây và cầu đấu
Trong thực tế tủ điện, có thể tham khảo theo hướng sau để chọn cầu đấu nhanh hơn. Tuy nhiên đây chỉ là bảng gợi ý ban đầu, không thay cho datasheet của từng model.
| Tiết diện dây dẫn | Ứng dụng thường gặp | Nhóm cầu đấu thường cân nhắc |
|---|---|---|
| 0.5 mm² – 1.5 mm² | Mạch tín hiệu, điều khiển nhẹ, cảm biến | Cầu đấu nhỏ gọn 1.5 mm² hoặc 2.5 mm² |
| 1.5 mm² – 2.5 mm² | Mạch điều khiển, relay, nút nhấn, đèn báo | Cầu đấu 2.5 mm² |
| 2.5 mm² – 4 mm² | Mạch tải vừa, cấp nguồn phụ, một số nhánh động lực nhỏ | Cầu đấu 4 mm² |
| 6 mm² – 10 mm² | Tải lớn hơn, cấp nguồn chính từng nhánh | Cầu đấu 6 mm² hoặc 10 mm² |
| 16 mm² trở lên | Mạch động lực lớn, tủ công suất cao | Cầu đấu dòng lớn hoặc terminal chuyên dụng |
Cần lưu ý rằng dòng điện danh định không “đi theo” tiết diện một cách cứng nhắc. Ví dụ, terminal 2.5 mm² có thể ở mức khoảng 20–22 A tùy model; terminal 4 mm² có thể khoảng 32 A; terminal 6 mm² lại có mức khác tùy cấu trúc và hãng. Vì vậy, khi bạn đã xác định được cỡ dây, hãy kiểm tra thêm nominal current của chính model đó.
Nếu bạn đang bố trí hệ thống trong tủ điện gia công, cách làm an toàn nhất vẫn là: chọn theo tiết diện dây + dòng điện + không gian lắp đặt cùng lúc.
🔧 3. Lưu ý khi dùng đầu cốt (Ferrule)
Ferrule không làm bạn “phải đổi sang cầu đấu lớn hơn” trong mọi trường hợp. Vai trò chính của ferrule là:
- giữ đầu dây mềm gọn hơn
- giảm tình trạng sợi đồng tòe ra
- giúp đưa dây vào terminal dễ hơn
Các tài liệu của Phoenix Contact cũng nêu rõ ferrule giúp bảo vệ sợi dẫn và giúp việc đưa dây vào terminal shaft thuận tiện hơn
Trong nhiều terminal block dạng lò xo hoặc screw terminal, datasheet thường ghi rõ riêng cho:
- dây mềm không ferrule
- dây mềm có ferrule
- ferrule có ống nhựa
- TWIN ferrule
Vì vậy, nếu dây 2.5 mm² có ferrule mà model vẫn cho phép 2.5 mm² có ferrule, bạn không cần tự động nhảy lên terminal 4 mm². Chỉ nên nâng cấp khi thực tế thi công cho thấy thao tác quá chật hoặc khi datasheet giới hạn rõ.
🔩 4. Kiểm tra độ sâu cắm dây và lực siết vít
Chọn đúng kích cỡ mới chỉ là một nửa câu chuyện. Phần còn lại nằm ở cách đấu nối.
Độ sâu cắm dây
Dây cần được đưa vào đủ sâu để phần lõi dẫn điện nằm đúng trong vùng kẹp, không bị hở quá nhiều ra ngoài. Nhiều datasheet terminal block cũng công bố rõ stripping length, ví dụ 9 mm hoặc 12 mm tùy model.
Lực siết vít
Với cầu đấu bắt vít, torque siết phải theo đúng thông số của model. Không nên siết “ước lượng bằng cảm giác”, vì siết non có thể làm tiếp xúc kém, còn siết quá mạnh có thể ảnh hưởng đến cơ cấu kẹp hoặc ren vít. Trong thực tế, torque có thể dao động từ khoảng 0.5 Nm tới 1.5 Nm tùy terminal.
Một mẹo rất thực tế là dùng đúng loại tua vít và đúng cỡ đầu vặn. Điều này giúp thao tác chắc tay hơn và hạn chế làm toét đầu vít khi lắp số lượng lớn.
🌟 5. Giải pháp kết nối chuyên nghiệp tại Elec-Store
Tại Elec-Store, bạn có thể tham khảo nhiều dòng cầu đấu Ấn Độ phù hợp với nhiều cỡ dây và ứng dụng khác nhau, từ mạch điều khiển đến hệ thống điện công nghiệp.
Khi chọn sản phẩm, bạn nên ưu tiên kiểm tra rõ:
- tiết diện dây hỗ trợ
- dòng điện định mức
- kiểu kết nối: vít, lò xo hay push-in
- phụ kiện đi kèm nếu cần
Để việc đi dây trong tủ gọn và dễ bảo trì hơn, bạn cũng có thể tham khảo thêm các nhóm sản phẩm liên quan như:
📞 6. Chưa chắc chọn cỡ nào? Liên hệ để được tư vấn nhanh
Nếu bạn đang phân vân giữa các cỡ 2.5 mm², 4 mm², 6 mm² hay lớn hơn, cách tốt nhất là đối chiếu theo dây thực tế, kiểu đầu dây và tải của mạch. Chọn đúng ngay từ đầu sẽ giúp tủ điện gọn hơn, thao tác dễ hơn và giảm rủi ro sửa lại sau này.
Nếu cần, bạn có thể liên hệ Elec-Store để được hỗ trợ chọn nhanh theo dây dẫn và ứng dụng thực tế.
