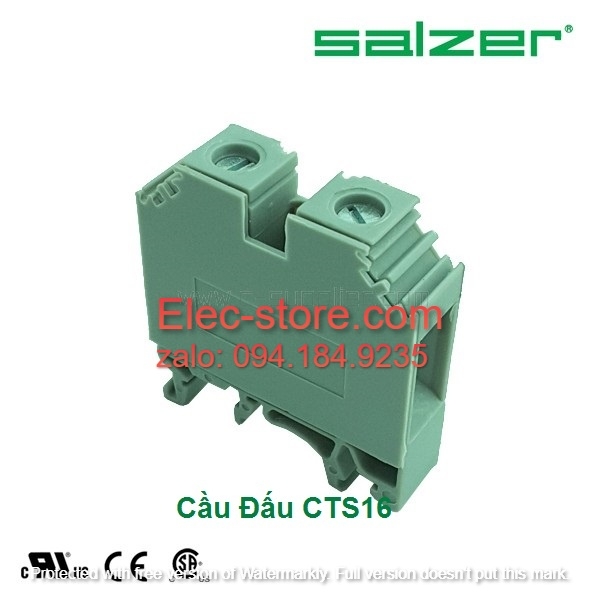

Cầu đấu dây mắt rời CTS16 - Cầu đấu mắt rời 2.5-16 mm² 76A 750V - Cầu đấu mắt rời dùng cho dây 16mm - Cầu đấu connectech Salzer

🗂️ Phân Loại

• Phụ kiện tủ điện → Cầu đấu DIN → Cầu đấu mắt rời 16 mm²

⚙️ Thông số kỹ thuật

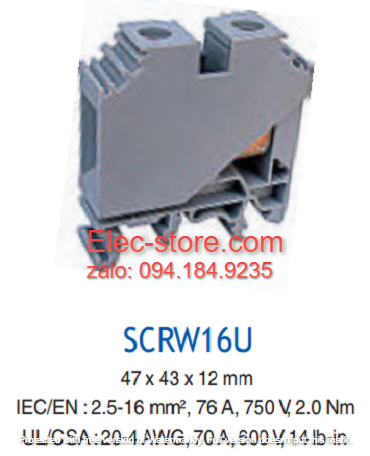

• Mã sản phẩm: SCRW16U
• Tiết diện (IEC/EN): 2.5–16 mm²
• Dòng định mức (IEC/EN): 76 A
• Điện áp định mức (IEC/EN): 750 V
• Mô-men siết (IEC/EN): 2.0 Nm
• Dải dây (UL/CSA): 20–4 AWG
• Dòng/áp (UL/CSA): 70 A, 600 V
• Mô-men siết (UL/CSA): 14 lb-in
• Đấu nối chéo: shorting links / sleeves & screws (jumper/sleeve + vít)
• Đánh dấu mạch: marker holding recess

📐 Kích thước

• Kích thước tổng thể: 47 × 43 × 12 mm

🧱 Vật liệu & kết cấu

• Cụm kẹp vít/lò xo: bám chắc dây cứng hoặc mềm
• Vít cán ren: mô-men siết chuẩn, giữ dây vững
• Thép lò xo: kẹp chặt nhưng êm, không làm tưa vỏ dây
• Thanh dẫn dòng: gia công tinh, bảo đảm dòng định mức
• Vỏ Polyamide 66 (PA66): cách điện bền; chân gài linh hoạt, gắn/nhả nhanh trên rail DIN

🧵 Tương thích Rail DIN

• Chuẩn rail: DIN 35, DIN 35-15, DIN 32 (khuyến nghị TS35)
• Gài/nhả: thao tác bằng tua vít

🔗 Mã cầu UK tương đương (tham chiếu)

• UK 16 / UK 16N

⭐ Ưu điểm so với cầu dòng UK phổ biến

• Chân gài đa rail (DIN 35/35-15/32) linh hoạt hơn nhiều mẫu chỉ tối ưu TS35
• Marker recess & jumper đa dạng (sleeve + vít / shorting link) thuận tiện đấu nối chéo, định danh mạch
• Siết êm, hạn chế tưa vỏ dây nhờ vít cán ren và lò xo chuyên dụng
• Vỏ PA66 & thanh dẫn tinh cho độ bền điện môi, vận hành ổn định ở 76 A / 750 V

🧩 Ứng Dụng

• Tủ điều khiển/PLC, panel M&E, tủ phân phối cần gom điểm 16 mm²; retrofit/MRO thay cầu đấu cũ
• Kết hợp Rail DIN TS35, phụ kiện cầu đấu, máng nhựa đi dây để tối ưu thi công
